Przekładnia rehabilitacyjna roweru (382529)

Przedmiotem wynalazku jest przekładnia rehabilitacyjna roweru, w szczególności łańcuchowa, rehabilitująca mięśnie rowerzysty, zwłaszcza brzucha i krzyża oraz mięśnie je łączące. Znana z polskiego opisu patentu PL nr 170606 przekładnia łańcuchowa o ciągłej regulacji przełożenia składa się z jednego czynnego koła łańcuchowego o owalnym kształcie oraz dwóch biernych kół łańcuchowych, o różnej liczbie zębów, ułożyskowanych na wspólnej osi, związanych z piastą koła roweru za pomocą sprzęgieł jednokierunkowych.

Łańcuch opasuje czynne oraz dwa bierne koła łańcuchowe i jest napinany za pomocą sprężyście zamocowanego koła napinającego, na którym łączą się oba jego końce. Przekładnia ta umożliwia obracanie pedałami w obu kierunkach, przy czym zmiana ta powoduje zmianę jej przełożenia oraz częściowo zamianę pracujących mięśni rowerzysty.

Istota przekładni według wynalazku polega na tym, że bierne koło łańcuchowe połączone jest bezpośrednio z tylnym kołem roweru osadzonym na wsporniku, na osi suportu z kwadratowymi końcówkami, ma zamontowane korby z pedałami z jednej jej strony.

Wtedy nogi rowerzysty działają jednakowo, co zmusza do pracy mięśnie brzucha i krzyża. Pedały roweru są wyposażone w noski lub zaczepy na buty takie jak w rowerach wyścigowych. Dla ułatwienia jednoczesnego podciągania nóg, tylne koło roweru jest połączone z kołem łańcuchowym bezpośrednio, tak jak w rowerach używanych na torze. Jazda po drogach rowerem z taką przekładnią jest utrudniona, dlatego należy go używać jako roweru stacjonarnego, co wymaga stosowania wspornika pod jego tylnym kołem. Pomimo braku hamowania tego koła wysiłek w czasie ćwiczenia na takim rowerze jest znaczny. Tak, że po pół godzinnym ćwiczeniu odczuwa się zmęczenie i to niezależnie od prędkości jednoczesnego obracania korbami. Dzieje się tak, ponieważ wraz ze wzrostem prędkości maleje wysiłek potrzebny na jeden obrót, a z jej zmniejszaniem na odwrót. Wysiłek, w określonym czasie, można regulować przez zmianę przełożenia przekładni lub momentu bezwładności koła roweru. W czasie ćwiczenia pracują nie tylko mięśnie brzucha i krzyża, ale też i mięśnie je łączące.

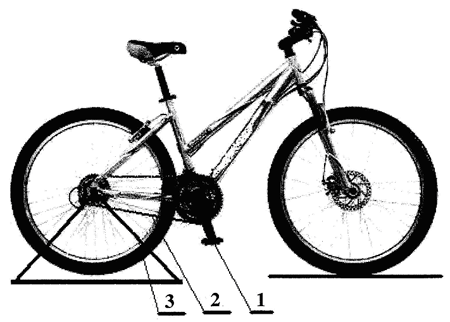

Przedmiot wynalazku w przykładzie realizacji jest uwidoczniony na rysunku, który przedstawia przekładnię rehabilitacyjną roweru w ujęciu schematycznym.

Przekładnia rehabilitacyjna roweru składa się z korb z pedałami 1 i łańcucha z kołami łańcuchowymi 2, przy czym bierne koło łańcuchowe połączone jest bezpośrednio z tylnym kołem roweru osadzonym na wsporniku 3. Pedały wyposażone są w noski lub zaczepy na buty tak jak w rowerach wyścigowych.
